Комплект учебно-лабораторного оборудования "Теплотехника жидкости"

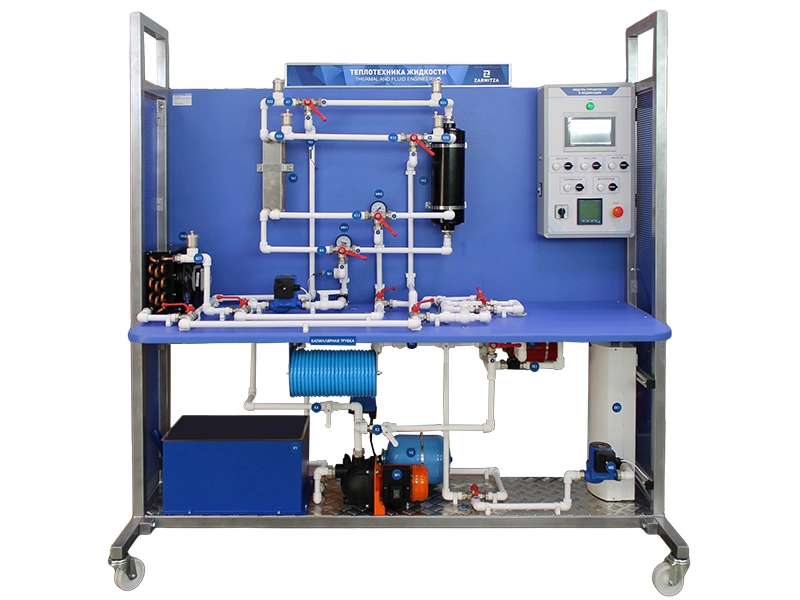

Комплект учебно-лабораторного оборудования "Теплотехника жидкости" выполнен в виде напольного стенда, оснащенного горизонтальной рабочей поверхностью с исследуемыми теплообменными аппаратами. На вертикальной рабочей поверхности размещен модуль управления и индикации.

Информационно-измерительная система стенда позволяет определять расход, объем и температуру жидкости на входе и выходе в каждое устройство (теплообменные аппараты и нагреватель), температуру и расход жидкости в каждом контуре (холодном и горячем), а также перепад давлений на капилляре для измерения вязкости, с выводом полученных результатов в виде графиков на персональный компьютер и сохранением результатов экспериментов в электронный отчет.

Комплект позволяет исследовать следующие типы теплообменных аппаратов:

• кожухотрубный;
• "труба в трубе";
• воздушно-водяной;
• пластинчатый.

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Теплотехника жидкости"	1
Ноутбук	1
Программное обеспечение (диск)	1
Преобразователь интерфейсов USB-RS485	1
Комплект соединительных проводов и кабелей	1

Комплект учебно-лабораторного оборудования "Теплотехника жидкости" может использоваться в процессе обучения студентов средних и высших профессиональных образовательных учреждений, обучающихся по направлению "Теплоэнергетика и теплотехника".

Комплект предназначен для изучения процессов конвективного теплообмена в жидкости, определения характеристик теплообменных аппаратов, а также определения теплоемкости жидкости и вязкости при различных температурах.

Комплектация

1. Комплект учебно-лабораторного оборудования "Теплотехника жидкости".
2. Ноутбук.
3. Программное обеспечение (диск).
4. Преобразователь интерфейсов USB-RS485.
5. Комплект соединительных проводов и кабелей
6. Паспорт изделия.
7. Руководство по эксплуатации.
8.Методические указания к проведению лабораторных работ.

Состав

• Модуль управления и индикации с панельным программируемым контроллером.
• Теплообменный аппарат кожухотрубный.
• Теплообменный аппарат "труба в трубе".
• Теплообменный аппарат воздушно-водяной.
• Теплообменный аппарат пластинчатый.
• Электрический котел.
• Станция водоснабжения.
• Циркуляционный насос (2 шт.).
• Бак расширительный.
• Датчик давления (2 шт.).
• Расходомер (2 шт.).
• Капилляр.

Учебно-методическое пособие по проведению лабораторных работ

1. Определение теплоемкости жидкости методом нагрева потока жидкости.
2. Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
3. Определение передаваемой тепловой мощности теплообменного аппарата типа "труба в трубе" в зависимости от направления потоков жидкости.
4. Определение передаваемой тепловой мощности воздушно-водяного теплообменного аппарата с принудительным охлаждением.
5. Определение передаваемой тепловой мощности кожухотрубного теплообменного аппарата.
6. Определение передаваемой тепловой мощности пластинчатого паяного теплообменного аппарата.
7.Определение вязкости жидкости при различной температуре по теории ламинарного течения.
